Gestalten Schema Größe
Axial Vertikale
Quadrat



30<W<100;15<L<80;20<H<60
100≤W≤240;30<L<240; 30<H<60
240<W<300;40<L<120;30<H<60



Scheibe



6≤D<8;20<H<32
8≤D<9.5;20<H<36
9.5≤D<32;20<H<44
32≤D<250;22<H<60



8≤D<17;20<H<32
17≤D<90,22<H<60

Ring



18≤D<32;20<H<35
32≤D<250;20<H<45



20≤D≤60,
8≤(D-d)/2<15,
25≤H≤40

Fliesenform



35≤W≤50;
15≤T≤40;
30≤H≤45;



35≤W≤50;15≤T≤30;24≤H≤45
35≤W≤100;25≤T≤40;30≤H≤80

Variationstyp Variationstyp Grundgröße (mm) Abweichung
Parallelität Arbeitsfläche Raum

Eine Hälfte des Toleranzwertes

zwischen den beiden Ebenen

Vertikalität Zwischen gesinterten Oberflächen Zufällig 90°±1°
Zwischen bearbeiteter Oberfläche und gesinterter Oberfläche 90°±1°
Arbeitsfläche Raum 90°±0.15°
Konzentrizität Zwischen gesinterten Oberflächen Außendurchmesser ≤14 ±0.35mm
14~24 ±0.60mm
24~40 ±0.80mm
40~60 ±1.100mm
60~80 ±1.150mm
80~180 ±2.00mm
Arbeitsfläche Raum Zufällig ±0.08mm

Größe Zulässige Abweichung der Sinteroberfläche

Zulässige Abweichung der Arbeitsfläche

Senkrecht zur Pressrichtung Direction of suppression Flat grinding Internal and external round grinding Wire cutting slice
≤10 ±0.25 ±0.30 ±0.04 ±0.05 ±0.06 ±0.05
10~20 ±0.40 ±0.45 ±0.05 ±0.05 ±0.08 ±0.08
20~50 ±0.60 ±0.70 ±0.06 ±0.05 ±0.10 ±0.10
50~80 ±1.00 ±1.10 ±0.08 ±0.05 ±0.10 ±0.10
80~150 ±1.00 ±1.10 ±1.15   ±0.15

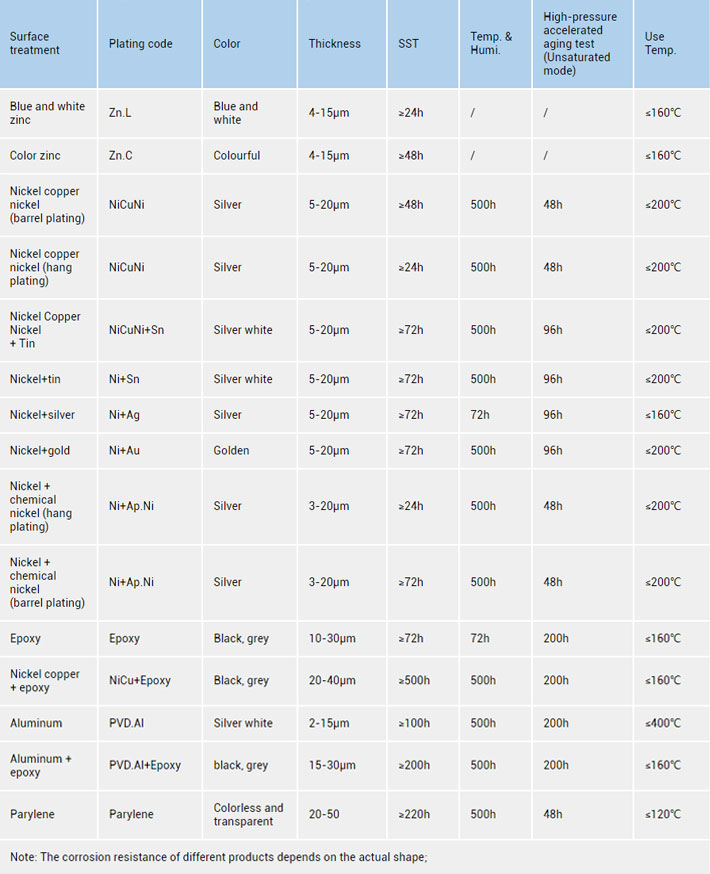

Oberflächenbehandlung Beschichtungscode Farbe Dicke SST Temp. Und am Boden. Hochdruck-beschleunigter Alterungstest
(Ungesättigter Modus)
Verwenden Sie Temp.
Blaues und weißes Zink Zn.L Blau und weiß 4-15μm ≥24h / / ≤160℃
Farbe Zink Zn.C Bunt 4-15μm ≥48h / / ≤160℃
Nickel Kupfer Nickel
(Fassbeschichtung)
NiCuNi Silber 5-20μm ≥48h 500h 48h ≤200℃
Nickel copper nickel (hang plating) NiCuNi Silber 5-20μm ≥24h 500h 48h ≤200℃
Nickel Kupfer Nickel
+ Zinn
NiCuNi+Sn Silber Weiss 5-20μm ≥72h 500h 96h ≤200℃
Nickel + die Ni+Sn Silber Weiss 5-20μm ≥72h 500h 96h ≤200℃
Nickel + Silber Ni+Ag Silber 5-20μm ≥72h 72h 96h ≤160℃
Nickel + Gold Ni+Au Silber 5-20μm ≥72h 500h 96h ≤200℃
Nickel + chemisches Nickel (Hängebeschichtung) Ni+Ap.Ni Silber 3-20μm ≥24h 500h 48h ≤200℃
Nickel + chemisches Nickel
(Fassbeschichtung)
Ni+Ap.Ni Silber 3-20μm ≥72h 500h 48h ≤200℃
Epoxid Epoxy Schwarzgrau 10-30μm ≥72h 72h 200h ≤160℃
Nickelkupfer + Epoxid NiCu+Epoxy Schwarzgrau 20-40μm ≥500h 500h 200h ≤160℃
Aluminium PVD.Al Silber Weiss 2-15μm ≥100h 500h 200h ≤400℃
Aluminium + Epoxid PVD.Al+Epoxy schwarzgrau 15-30μm ≥200h 500h 200h ≤160℃
Parylene Parylene Farblos und transparent 20-50 ≥220h 500h 48h ≤120℃
Hinweis: Die Korrosionsbeständigkeit verschiedener Produkte hängt von der tatsächlichen Form ab.
